随着建筑行业对耐用、易维护的地板、墙板和窗框型材需求不断增加，木塑复合材料（WPC）的应用也在逐步扩大。不过，要稳定生产出表面平整、结构均匀的WPC型材，并不是一件简单的事。WPC型材的挤出生产并不只是从机头开始，前面的混料工序同样重要。尤其是PVC混合机，通常由高速加热混合机和冷却混合机组成，其混合效果会影响后续挤出过程中材料的稳定性，以及最终WPC型材的结构和表面质量。

杰尔提供PVC混合系统，用于WPC生产前的原料混合和处理。下面从几个实际生产环节来看，PVC混合机如何配合WPC型材生产。

不同原料需要充分混合：

WPC配方通常比较复杂，主要包括PVC树脂、天然木粉、稳定剂、润滑剂、加工助剂和颜料等。其中，木粉添加比例通常可以达到30%～60%。木粉具有亲水性，而PVC具有疏水性，两种材料的性质不同，因此需要通过充分混合，使各组分尽可能均匀地分散在一起。

PVC混合机采用高速多层桨叶进行搅拌，通过高速运转产生较强的摩擦和剪切作用，从而帮助不同原料充分接触。

• 润滑剂和稳定剂可以更加均匀地分散在PVC颗粒中。
• 木粉能够与PVC树脂充分混合，减少木粉团聚现象。
• 均匀的混合状态有助于减少挤出型材中的局部缺陷和表面不平整问题。

因此，前端混料是否均匀，会直接影响后续挤出生产的稳定性。

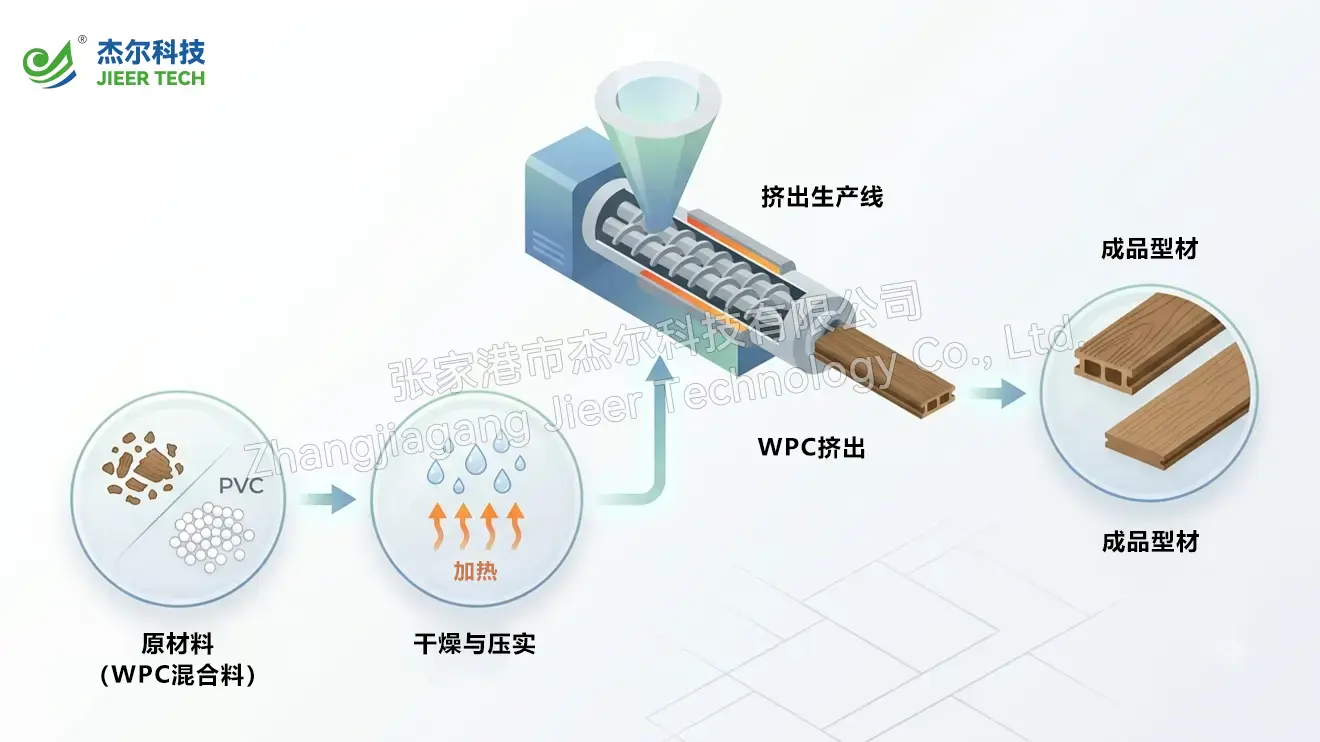

混料过程需要控制水分：

水分是WPC挤出生产中需要重点控制的因素。木粉本身容易吸收并保留水分，如果含水量过高的木粉直接进入双螺杆挤出机，受热后产生的水蒸气可能导致型材内部出现气泡、鼓泡以及结构空隙。

高速混合机可以将物料温度提升到约110℃～120℃。同时，配合混合机盖上的负压排气或真空系统，可以帮助排出木纤维中的残余水分，使混合物达到后续加工所需的状态。

对于WPC生产来说，混料阶段的水分控制做得比较到位，后续挤出过程中就能少处理一些因水分造成的问题。

快速冷却有助于减少PVC热降解：

PVC对温度比较敏感。高速混合完成后，如果物料长时间保持较高温度，PVC树脂可能发生热降解，并出现发黄等情况，同时还可能产生腐蚀性HCl气体。

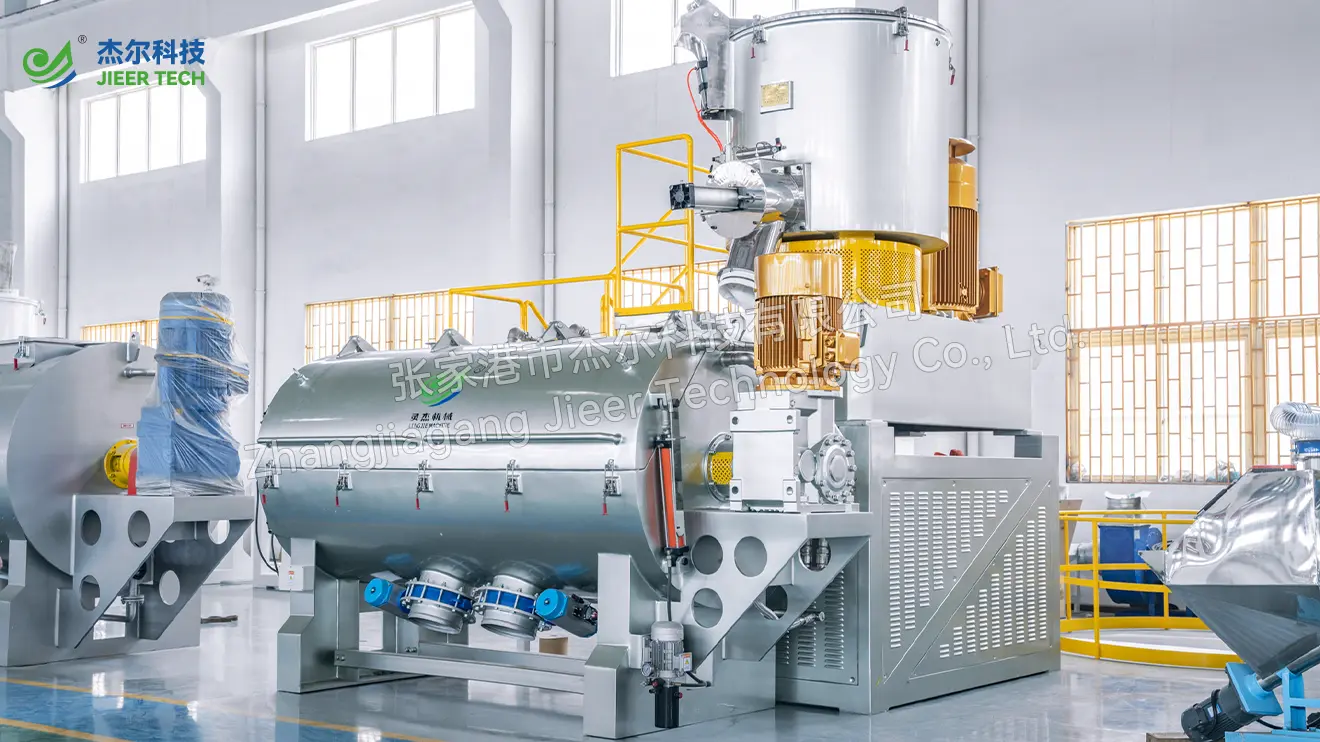

因此，热混料完成后，需要及时进入冷却混合机进行降温。冷却混合机采用夹套式冷却结构和低速搅拌桨叶，可以在较短时间内将物料温度降低至45℃～50℃以下。

经过快速冷却后，混合物能够保持较稳定的状态，同时减少结块问题。冷却后的物料可以进一步储存在料仓中，也可以直接输送至锥形双螺杆挤出机进行加工。

均匀混料有助于提高挤出稳定性：

当PVC混合机能够提供均匀、干燥的混合物料后，其作用也会延续到后面的挤出工序。

稳定的混合状态有助于挤出机保持较稳定的扭矩，并减少螺杆和机筒受到的不均匀摩擦。同时，物料状态更加稳定后，挤出机机头处的压力波动也可以得到控制。

对于生产企业来说，稳定的进料状态有助于保持连续生产，减少废料，并使WPC型材的尺寸和表面质量保持一致。

常见问题（FAQ）：

Q1：PVC-WPC混合物的理想混合温度是多少？

A：在高速混合机中，物料通常加热至110℃～120℃，以促进水分排出和助剂吸收。完成热混后，物料需要进入冷却混合机，并将温度降至50℃以下，再进入后续挤出工序。

Q2：木粉和PVC树脂混合时可以不使用冷却混合机吗？

A：不建议这样做。热混后的物料如果长时间保持高温，PVC树脂可能发生热降解和分解。冷却混合机可以及时降低物料温度，使混合物保持稳定状态，为后续挤出做好准备。

Q3：混料不均匀会对WPC型材产生什么影响？

A：混料不均匀可能导致木粉与PVC树脂结合不充分，从而影响型材的抗冲击性能和表面质量。同时，局部材料状态不一致也可能增加吸湿、翘曲和开裂等问题。

Q4：为什么WPC混料过程中需要重点去除水分？

A：如果混料阶段没有充分排出水分，残余水分进入高温挤出机后会形成水蒸气，并可能在WPC型材内部产生气泡、空隙和结构缺陷。因此，控制木粉及混合物料的水分含量，有助于后续挤出过程保持稳定。
