在塑料挤出生产中，混合批次的一致性会直接影响后续加工质量。无论是硬质PVC型材，还是医疗级管材，原料混合是否均匀，都会对产品质量和生产稳定性产生影响。在这一关键环节中，PVC卧式混合机组承担着重要作用。

PVC卧式混合机通过合理的结构设计，实现原料的快速宏观混合与微观分散。不同种类的聚合物、稳定剂、颜料及其他助剂经过设备处理后，可以形成均匀的混合物料。设备的混合效果和生产效率，与内部各部件的结构以及相互配合有直接关系。

下面从设备结构入手，对PVC卧式混合机组中的主要部件进行介绍，并说明各部件在实际生产中的作用。

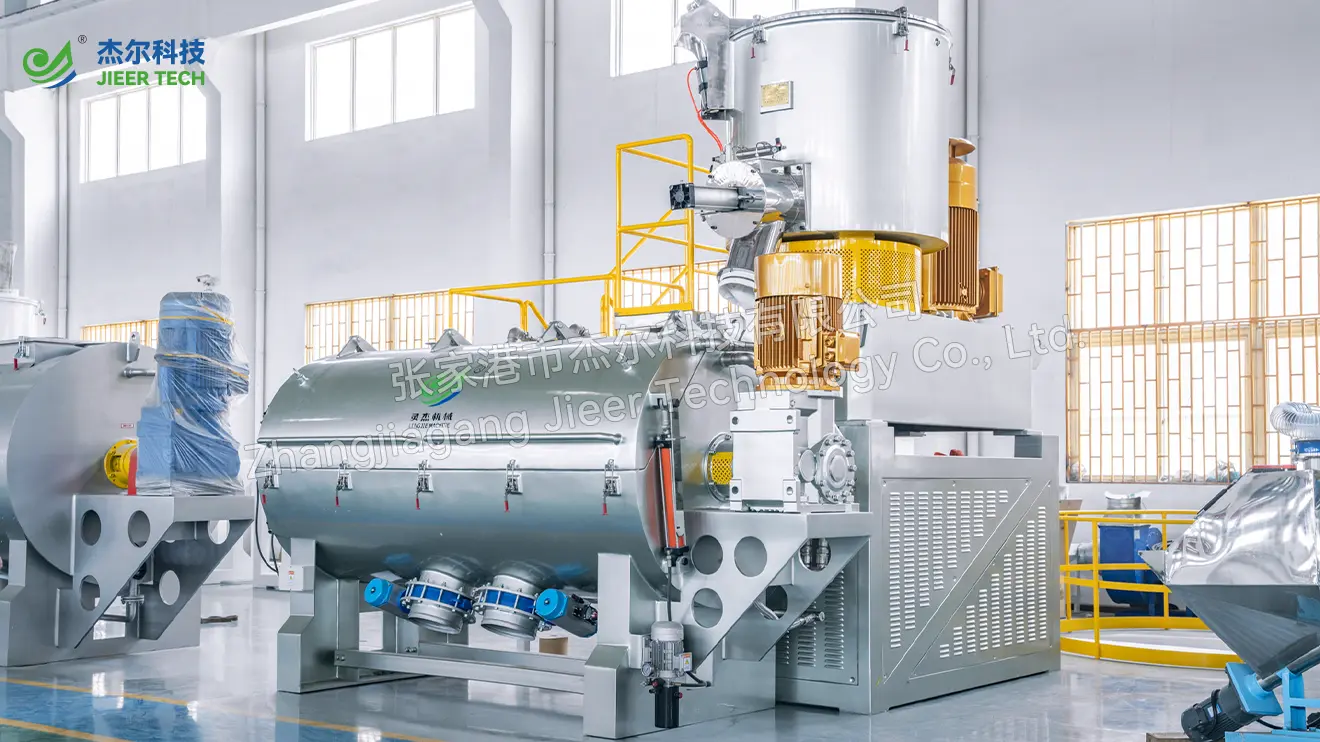

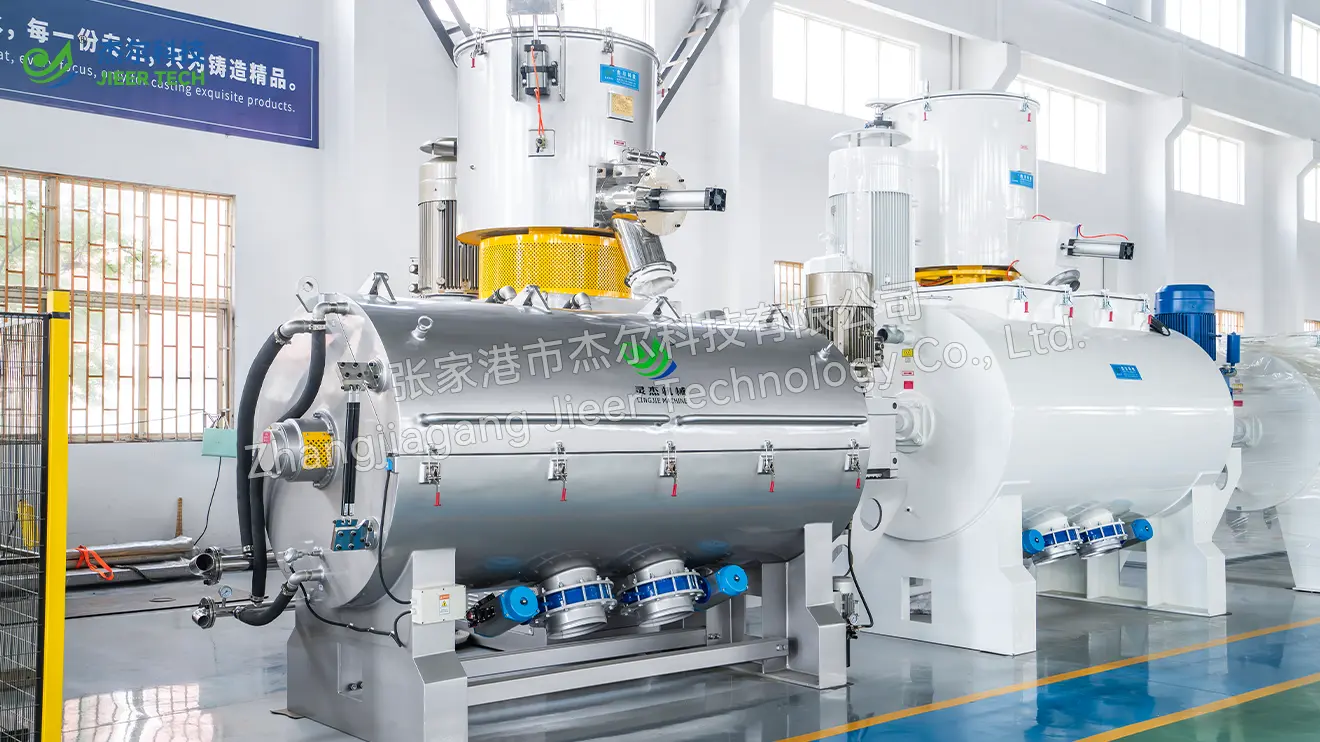

PVC卧式混合机组的主要组成部件：

混合筒体（U型槽体）

混合筒体是PVC卧式混合机组的基础结构，通常采用坚固的U型槽体设计。这样的结构能够使物料在混合过程中不断回到搅拌部件的作用区域，减少物料在槽体内部滞留的问题。

筒体内壁通常采用不锈钢材料制造，例如SUS304或SUS316L。内表面经过抛光处理后，可以减少物料附着，也便于不同配方之间进行清理，降低换料过程中产生交叉污染的可能。

双螺带搅拌器

如果说混合槽为物料提供了混合空间，那么搅拌器就是推动物料运动和完成混合的主要部件。现代卧式混合设备通常采用安装在中心轴上的双螺带结构。

外螺带负责将物料从筒体两端向中间输送，内螺带则向相反方向推动物料。两组螺带形成相向的轴向物料运动，使PVC树脂和各种助剂在筒体内部持续翻动和交换，从而提高混合均匀性。

对于一些特殊配方，还可以配置桨叶式搅拌部件或高速剪切刀。这类部件可以帮助处理结团助剂，并促进液体增塑剂在物料中的分散。

重载驱动系统

PVC及相关配方物料在混合过程中会产生较大的机械阻力，特别是在加入液体增塑剂后，随着物料状态发生变化，设备可能承受较大的启动扭矩和周期性负载。因此，驱动系统需要具备稳定的动力输出能力。

主要组成包括

• 工业电机： 通常采用IE3或IE4等级的高效电机，并可配合变频器使用。操作人员可以根据不同配方及工艺要求调整搅拌转速。
• 精密减速机： 可采用高扭矩斜齿轮减速机或行星减速机，对电机转速进行合理降低，同时提高输出扭矩，使螺带在较高负载下保持稳定运行。

轴封与轴承支撑系统

PVC配方中经常会使用碳酸钙、二氧化钛等细粉状助剂。这类粉体在设备运行过程中容易产生粉尘，因此主轴密封结构需要重点考虑。

普通填料密封在长期运行后可能出现磨损，从而增加物料泄漏和粉尘进入轴承部位的风险。

部分设备会采用空气吹扫式密封或气体润滑机械密封。洁净压缩空气从主轴穿过筒体的位置向外吹扫，可以减少粉体进入轴承座的机会，有助于保持设备内部及轴承部位的清洁。

精确的进料与出料接口

混合周期缩短后，如果出料环节存在堵塞或物料分层，整体生产节奏仍然会受到影响。因此，PVC卧式混合机组通常会在槽体底部设置较大的气动出料阀，部分结构采用全开式底部卸料门。

出料阀的结构需要与混合槽内壁保持良好配合，尽量减少物料残留区域。设备顶部则可以根据生产工艺设置多个进料接口，用于气力输送、人工加料以及液体助剂加入等操作。

液体注入接口的位置和结构也需要结合实际配方进行设计，使增塑剂等液体原料能够较均匀地进入混合物料。

温度管理：夹套结构

根据设备在整条生产线中的使用方式，混合机外壳可以配置夹套结构，用于加热或冷却。

在加热工艺中，可以通过夹套循环热油或蒸汽，为物料提供热量，帮助助剂与PVC材料充分结合。

在冷却工艺中，则可以通过夹套循环冷却水带走混合过程中产生的热量，使混合物料在进入储料或后续造粒工序前保持合适的温度。

常见问题（FAQ）：

Q1：为什么部分PVC加工工艺会采用卧式螺带混合机，而不是立式混合机？

A: 卧式螺带混合机适合处理密度较高、对剪切作用较敏感或含有液体助剂的PVC配方。其卧式对流混合方式能够促进物料在筒体内部循环运动，在满足混合要求的同时控制物料温升。因此，在部分二次混合及后续冷却工艺中具有较好的适用性。相关设备可参考PVC立式高速混合机。

Q2：杰尔机械如何减少卧式混合机中的物料交叉污染？

A: 设备可以通过较高的内壁抛光处理、螺带与槽壁之间合理的间隙设计，以及全开式气动卸料结构，减少物料在筒体内部的残留。完成一个批次后，通过合理的清理和卸料，可以降低不同配方之间产生交叉污染的可能。

Q3：PVC卧式混合机主轴密封需要注意哪些维护工作？

A: 如果设备采用空气吹扫式密封，需要保持稳定的气源压力。日常使用中，可以检查气动调压部件的工作状态，并按照设备维护要求检查密封填料的磨损情况。
